ממברנות קרמיות לסינון מי ים: מדוע טיפול מקדים במי ים עובר ממברנות פולימריות לממברנות קרמיות

אם אתה זוכר רק משפט אחד מהמאמר הזה, שיהיה זה:החלק הקשה של סינון מי ים אינו "הוצאת המלח" אלא "שמירה על יחידת ההתפלה במורד הזרם חיה ויציבה".זאת בדיוק הבעיהממברנות קרמיות לסינון מי יםנועדו לפתור. פרויקטים רבים מזרימים את כל תשומת הלב שלהם לאוסמוזה הפוכה (RO) ומתעלמים מהטיפול המקדים שלפניו-ולאחר מכן צופים בממברנות RO מתקלקלות שוב ושוב, מנקות לעתים קרובות מדי ומאבדות חיי שירות. מאמר זה נועד להשלים שינוי אחד בהלך הרוח: בהזנה עוינת כמו מי ים, ממברנות קרמיות אינן "קרום פולימרי יקר יותר" אלא סוג אחר של נכס.

1. "שלושת השיאים ושינוי אחד": מדוע מי ים הם אחד ההזנות הקשות ביותר

כדי להבין מדוע ממברנות קרמיות נבחנות מחדש, ראשית עלינו להבין את מי הים עצמם. זה לא כמו מי נהר, מי באר, או אפילו שפכים עירוניים: מי הים משלבים כמה תנאים שמקצרים את חיי השירות של חומרי סינון.

1.1 מליחות גבוהה וקורוזיה: הסף הראשון לכל חומר

מי ים הם סביבה טבעית, אלקטרוליטית חזקה. הריכוזים הגבוהים שלו של כלוריד, ברומיד וסולפט, יחד עם תנאים אירוביים, מטילים עומס קורוזיה איטי-על רוב החומרים הפולימריים. לאחר טבילה ממושכת וניקוי כימי חוזר, ממברנות פולימריות עלולות להתפלמס, להתפרק ולאבד את השטף באופן בלתי הפיך. לא מדובר בפעולה רשלנית אלא בחוסר התאמה בין הטבע החומרי לסביבה. עמוד השדרה האנאורגני של ממברנה קרמית (הנדון להלן) מועיל מטבעו בסף זה-הוא חסין בעצם למלחים, חומצות, בסיסים וחומרים חמצוניים.

1.2 עכירות גבוהה ופעילות ביולוגית גבוהה: המקורות העיקריים של עכירות

מי הים נושאים רמות גבוהות של מוצקים מרחפים, קולואידים, אצות וחיידקים, ואלה משתנים בחדות עם העונה ומזג האוויר. לאחר סערה, העכירות עולה; במהלך פריחת אצות, חומר אורגני ודביק עולה. הבעיה הגדולה יותר היאגידול ביולוגי: מיקרואורגניזמים ימיים מתיישבים על פני הממברנה ואז יוצרים סרטי ביופילם, שלאחריהם הניקוי הופך קשה יותר ויקר יותר. משטחים פולימריים הינם הידרופוביים יחסית ובעלי מטען חלש, מה שהופך אותם לנטייה להיאחז בחומרים אורגניים אלו.

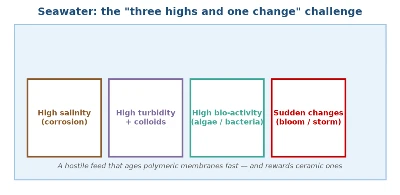

תמונה:המחשה של "שלושת השיאים ושינוי אחד" שמי ים כופים על חומרי סינון: מליחות גבוהה, עכירות/קולואידים גבוהה, פעילות ביולוגית גבוהה,

וזעזועים- באיכות מים חולפים המונעים על ידי מזג אוויר ופריחה של אצות (לדוגמה; ניתן להחלפה עם עקומות הפעלה אמיתיות).

1.3 זעזועים חולפים: המבחן הקשה ביותר של עמידות המערכת

מי הנהר אולי דלים, אבל בדרך כלל הם משתנים בהדרגה. מי ים יכולים להסתובב תוך שעות בגלל כתם שמן, פריחת אצות או נגר סערה. מערכת ש"פועלת טוב רק על מים טובים" תכבה או תפגע ברגע שהתנאים משתנים-וזה לא חוסן. ממברנות קרמיות, בהיותן חזקות וניתנות לניקוי אגרסיבי, מתאימות היטב לעמוד בזעזועים כאלה.

1.4 אבנית ומשקעי מלח: המחלה הכרונית לא מוערכת

מלבד היותם "מלוכלכים", מי ים גם "מתגבשים". כאשר הריכוז המקומי, הטמפרטורה או ה-pH משתנים, מלחי סידן ומגנזיום נוטים לזרז על פני הממברנה וליצור אבנית קשה. שלא כמו מוצקים מרחפים, אבנית זו אינה נשטפת בקלות; הוא מתעבה באיטיות, מצמצם תעלות ומעלה את הפרשי לחץ ההפעלה. גרוע מכך, המליחות הגבוהה של מי הים מותירה שוליים צרים בין משטר קנה המידה לבין משטר קנה המידה ללא-, כך שעיצוב מעט רשלני יכול להיכנס ישר לתוכו. זו הסיבה שניקוי חומצה (עבור אבנית אנאורגנית) וניקוי אלקליני/חמצוני (עבור חומרים אורגניים וביופילם) חשובים באותה מידה- וממברנות קרמיות יכולות להתמודד עם שתי ה"מברשות".

2. הנקודות החלשות של ממברנות פולימריות במי ים

זה לא אומר שממברנות פולימריות אינן ניתנות לשימוש-למעשה הן נשארות הזרם המרכזי. אבל בטיפול מקדים במי ים במיוחד, כמה מנקודות התורפה שלהם מוגדלות.

2.1 הגבולות של ניקוי כימי

ממברנות פולימריות לא אוהבות חומרי חמצון חזקים כמו נתרן היפוכלוריט (חומר חמצון נפוץ בשימוש בניקוי) ולא אוהבות pH קיצוני. עם זאת, טיפול מקדים במי ים זקוק לרוב בדיוק ל"תרופות החזקות" הללו כדי להילחם בגידולים ביולוגיים ואורגניים. התוצאה היא דילמה: לנקות בעדינות ולהתגרות מנצחת; לנקות באגרסיביות וחיי הממברנה סובלים. ניתן לנקות ממברנות קרמיות שוב ושוב על פני טווח pH רחב ובתנאי חמצון חזק, מה שהופך את ה"ניקוי"-למשימה השכיחה ביותר בפעולה-מנטל לכלי שגרתי.

2.2 גידול ביולוגי והשפעתו-על ההשפעה על חיי השירות

ברגע שהביו-פופולינג יוצר סרט על קרום פולימרי, הוא מלווה לעתים קרובות בנזק בלתי הפיך, וניקוי יכול לשחזר רק מידה מוגבלת של ביצועים. כתוצאה מכך, ממברנות פולימריות במי ים נוטות להיות מוחלפות בתדירות גבוהה יותר מאשר בשירותי שפכים עירוניים. החלפה תכופה פירושה זמן השבתה, חלפים ועבודה-עלויות נסתרות שהמחיר הנמוך מראש נוטה להסתיר.

2.3 תקרת שחזור השטף

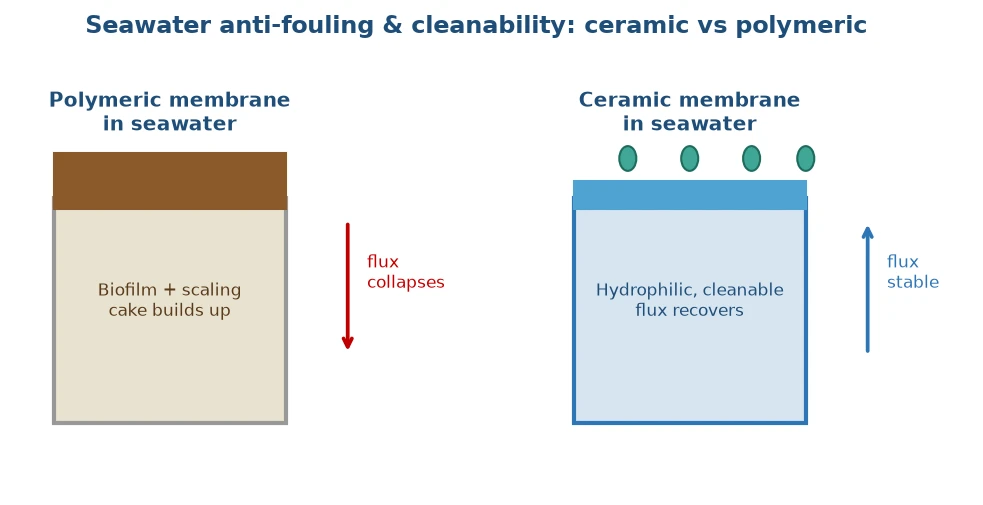

אינדיקטור מרכזי אחד לשאלה האם קרום "מחזיק מעמד" במי ים הואהתאוששות שטף-כמה מהשטף המקורי שלו הוא מחזיר לאחר הניקוי. לאחר זיהום ביולוגי וספיחה אורגנית, חלק מההסתגלות על גבי ממברנה פולימרי הופך ל"בלתי הפיך"; לא משנה כמה חזק תנקה, זה לעולם לא חוזר לערך ההתחלתי, והשטף פוחת, שלב אחר שלב. מכיוון שהממברנות הקרמיות הינן הידרופיליות, קשיחות ויציבות מבחינה מבנית, נתח גבוה יותר של הלכלוך שלהן הפיך, תקרת ההתאוששות שלהן גבוהה יותר ועקומתן לטווח הארוך שטוחה יותר. זו לא מיסטיקה; זוהי ההשפעה המורכבת של הטבע החומרי על פני מחזורי פעולה ארוכים.

3. מדוע ממברנות קרמיקה מחזיקות את הקרקע שלהן: החל מהטבע החומרי

ממברנה קרמית אינה "מצופה פלסטיק בקרמיקה"; זהו גוף נקבובי המחובר כולו מחומרים אנאורגניים. ההבחנה הבודדת הזו קובעת את כל מה שאחרי.

3.1 ה"עצמות הקשות" של חומרים אנאורגניים: אלומינה, זירקוניה, סיליקון קרביד

תומכי קרום קרמיים נפוצים עשויים בדרך כלל מאלומינה (Al₂O₃), עם שכבות הפרדה של זירקוניה (ZrO₂) או חומרים מסוממים בטיטניום-. יישומים-מתקדמים עשויים להשתמש בסיליקון קרביד (SiC), שהוא קשה יותר, עמיד יותר לבלאי- ומוליך תרמית יותר. חומרים אלו אינם מתמוססים במלח, אינם חוששים מחומצות או בסיסים ואינם חוששים מחומצנים; מבחינה מבנית, הם גופים נקבוביים קשיחים עם חלוקת גודל- נקבוביות צרה ואחידה. עבור מי ים, "DNA חומרי" זה הוא השורש של עמידות בפני קורוזיה, עמידות בפני עכבות וחיי שירות ארוכים.

3.2 משטחים הידרופיליים ועיוות בלתי הפיכה

משטחי ממברנה קרמית הינם הידרופיליים באופן טבעי. הידרופיליות פירושה שמנים וחומרים אורגניים הידרופוביים אינם "נדבקים" בקלות; המשמעות היא שסרטים ביו-פילמים נוצרים לאט יותר, וגם כאשר הם נוצרים, הם מופשטים בקלות רבה יותר על ידי שטיפה לאחור וניקוי. המרת "התכלות בלתי הפיכה" ל"עיבוי הפיך" ככל האפשר היא אחת מנקודות המכירה המרכזיות ביותר של ממברנות קרמיות במי ים.

3.3 מעבר לטיפול מקדים: מסלולים סמוכים לממברנות קרמיות

מעבר לתפקידם המיינסטרים כטיפול מקדים, ממברנות קרמיות משתרעות בשני כיוונים. הראשון הואזיקוק ממברנה, המשתמשת בממברנות קרמיות שעברו שינוי הידרופובי, כך שהפרשי טמפרטורה מעבירים אדי מים לרוחב בעוד מלחים וחומרים מזיקים נדחים-מתאימים היטב להמשך ריכוז תמלחת-במליחות גבוהה. השני הואצימוד עם תהליכי חמצון: מכיוון שממברנות קרמיות סובלות חומרי חמצון, הן יכולות לעבוד לצד חמצון מתקדם וטיפולים מקדים דומים שמפרקים חומרים אורגניים סוררים לפני שיירטו אותם. מסלולים אלו אולי אינם חובה עבור כל פרויקט מי ים, אך הם מראים כי היתרונות החומריים של ממברנות קרמיות פותחים מרחב רחב יותר מ"טיפול מקדים".

3.4 טבלה אחת כדי לראות את ההבדל

הטבלה שלהלן משטחת כל מימד ל"דירוגים איכותיים", מבלי להעלות מספרים-, וזה בדיוק מה שצריך להסתכל על הבחירה ההנדסית.

תמונה: השוואה איכותית של ממברנות קרמיות מול פולימריות על פני ממדי מפתח בשירות מי ים

(גבוה/טוב/בינוני/נמוך; המחשה יחסית, לא ערכים נמדדים ספציפיים).

4. שינוי בהלך הרוח: יותר מסתם קרום פולימרי יקר יותר

קונים רבים מזעיפים את פניהם באופן אינסטינקטיבי לנוכח הצעת המחיר הראשונה של ממברנות קרמיקה-העלות המוקדמת אכן גבוהה יותר. אבל יש כאן הטיה קוגניטיבית שמופרכת שוב ושוב:התייחסות ל"כסף שהוצא על ממברנות" כאל "עלות השימוש בממברנות".בהזנה קשה וחולפת מאוד כמו מי ים, מה שבאמת אוכל את התקציב הוא זמן השבתה, החלפת ממברנה תכופה והדפיקה-על הפסדים כאשר RO נגרר למטה. ממברנות קרמיות סוחרות בעלות מוקדמת גבוהה יותר עבור פחות זמן השבתה ומרווחי החלפה ארוכים יותר-ובספר החשבונות הכולל, זו לרוב העסקה הטובה יותר.

חשוב מכך, זהו "נכס חוסן": כאשר מי הים משנים אופי, הם ממשיכים לרוץ וניתן לנקות אותם באגרסיביות בחזרה לבריאות, במקום להתמוטט בפריחה הראשונה של האצות. עבור פרויקט שחי על אספקת מים יציבה-אי, מפעל חוף, כלי שיט-שחוסן הוא בעצמו כסף.

5. שלוש תפיסות מוטעות נפוצות

בחוגי הנדסה, שלוש תפיסות מוטעות לגביממברנות קרמיות לסינון מי יםחוזרים וראויים להבהרה.

תפיסה שגויה 1: "ממברנה קרמית היא רק קרום פולימרי יקר יותר, טוב יותר."לא. הם שני דברים שונים-גוף נקבובי לא אורגני וקשיח לעומת פולימר אורגני. זה לא "ממברנה פולימרית משודרגת" אלא "דרך חומרית נוספת". רק על ידי הבנה זו תמנע מבחירת ממברנה קרמית עם הלך הרוח המשמש לפולימריים.

תפיסה שגויה 2: "התקן ממברנה קרמית ותוכל -ללא תחזוקה-."גם לא. זה חזק, אבל זה לא אומר שהוא לא צריך טיפול. שטיפה לאחור, ניקוי אוויר, CIP וקרישה מוטבעת אופציונלית, כולם עדיין תקפים; הוא פשוט סובל תחזוקה "כבדה" יותר ללא נזק. ההתייחסות ל"חזק" כאל "ללא תחזוקה- מזמינה בעיות התכלות באמצעות ניהול רופף.

תפיסה שגויה 3: "קרום קרמי יכול להחליף אוסמוזה הפוכה ולהתפל ישירות."עבור התפלת מי ים, ממברנה קרמית בדרגת מיקרו-/אולטרה-פילטרציה (MF/UF) משמשת בעיקר כטיפול מקדים, ומנקה את המים כדי ש-RO יתפל; הוא לא מסיר בעצמו יוני מלח. רק על ידי הצבתה בתפקיד הנכון ניתן לתכנן נכון את הרכבת כולה.

6. לא כדור כסף: גבולות ועלויות

לכל טכנולוגיה יש גבולות, והצהרתם בכנות משכנעת יותר.

השקעה מראש גבוהה יותר: במחיר רכישת ציוד בלבד, ממברנות קרמיות אכן עולות יותר מממברנות פולימריות-זהו ה"הרתעה" הגדול ביותר שלהן.

מגבלות על קולואידים עדינים מאוד ומזהמים מומסים: ממברנות קרמיות בדרגת מיקרו-/אולטרה-פילטרציה (MF/UF)-מיירטות חלקיקים, קולואידים ומיקרואורגניזמים, אבל הם לא יכולים להתמודד עם מלחים מומסים או כמה-מולקולות אורגניות קטנות-שזה תפקידם של RO או תהליכים אחרים. ציפייה ש"יעשה הכל בצעד אחד" תאכזב בהכרח.

דרישות התקנה והפעלה: קרום קרמי הוא גוף קשיח; יש לטפל בהתקנה, בצנרת ובבקרת הלחץ כראוי, שכן טיפול גס עלול לגרום לשבירה. למרבה המזל, בהפעלה נכונה זה קשה מאוד.

לא כל פרויקט מי ים מצדיק את זה: כאשר איכות המים מתונה יחסית וזמן ההשבתה זול, ממברנה פולימרית עשויה להיות התשובה החסכונית יותר. הבחירה תלויה בתרחיש, לא באיזו טכנולוגיה נשמעת מתקדמת יותר.

הנחת הגבולות הללו על השולחן היא בדיוק הדרך שבה אנו מוודאים שמשתמשים בממברנות קרמיות היכן שהן אמורות להיות.

7. חזרה למתודולוגיה שלנו

אחרי כל התיאוריה הזו, הביצוע עדיין מסתכם ברצף המוכר הזה:תחילה בצע איזון מים, לאחר מכן סיווג את איכות המים, ולבסוף חשב את תקופת ההחזר.

מאזן מים: תחילה הבהירו את תנאי הצריכה, נפח מי הים הזמינים וטווח תנודות האיכות-של המים-זה קובע את קנה המידה של המערכת ותכנון החוסן החולף-.

סיווג איכות-מים: הגדירו עד כמה יש לטפל במי הים כדי להגן על ה-RO במורד הזרם (אלו יש להפחית מוצקים מרחפים, קולואידים וביומסה). לא תחת-עיצוב ולא -יתר.

חישוב החזר: השתמש בעלות הכוללת של בעלות במקום בעלות מראש בלבד, תוך התחשבות בזמני השבתה, החלפת ממברנה וכימיקלים לניקוי.

בטיפול מקדים במי ים, Taihe Environmental Protection משרתת זה מכבר תרחישי איכות-מים מורכבים עם מליחות גבוהה, עכירות גבוהה ופעילות ביולוגית גבוהה. הממברנות הקרמיות שלו לסינון מי ים מתוכננות סביב הרעיון של "חומר חזק + יכולת ניקוי עמוקה + מודולריות", ומסייעות למשתמשים לקבל את המספרים ישירות על פני שלושת השלבים של איזון מים, סיווג איכות-מים והחזר. המפתח לאילוף ה"חיה" הזו של מי הים טמון לעתים קרובות לא בשלב ה-RO הסופי, אלא בטיפול מקדים זה של ממברנה קרמית לא מוערכת.
