ממברנות קרמיות לסינון מי ים: מקומן והפעלתן ברכבת ההתפלה

המאמר הקודם הסביר "למה ממברנות קרמיות". זה מסביר "היכן הם יושבים ואיך הם רצים". טעויות בחירה רבות קורות לא בגלל שהקרום הלא נכון נבחר, אלא בגלל שאיש לא חשב בבירור על התפקיד הזהממברנות קרמיות לסינון מי יםבעצם לשחק בכל הרכבת-האם הם השחקן הראשי או אחד המשנה? התשובה היא שהם משמשים כ"שוער" הקריטי ביותר רק לפני RO במקום לבצע את ההתפלה בעצמו.

1. איך נראית כל הרכבת

הפיכת מי ים למים מתוקים ראויים לשתייה או לשימוש אחר הוא ממסר, לא צעד אחד.

1.1 השרשרת המלאה מהצריכה ועד המים של המוצר

קו ראשי אופייני להתפלת מי ים עובר בערך: צריכת מי ים ← סינון גס (לכידת דגים, שרימפס, אצות וחלקיקים גדולים) ← קרישה/שקיעה (הצפת קולואידים עדינים ואורגניים) →סינון קרום קרמי (טיפול מקדים הליבה)← סינון אבטחה (הגנה אחרונה) ← SWRO (אוסמוזה הפוכה של מי ים, ההתפלה בפועל) ← טיפול לאחר-(רמינרליזציה, חיטוי, אחסון והפצה). הממברנה הקרמית יושבת באמצע-לאחר הצריכה, לפני התפלה-כקישור ציר המחבר בין השניים.

1.2 מדוע הממברנה הקרמית יושבת במעלה הזרם של RO

ממברנות RO עדינות. הם חוששים ממוצקים מרחפים ששורטים אותם, מקולואידים שחונקים אותם, ומהתפשטות ביולוגית ששולחת את פערי הלחץ לזנק. על ידי ביצוע "העבודה המלוכלכת והכבדה" עם ממברנה קרמית לפני RO, RO יכול להתפל ביציבות ובעמידה. במילים אחרות, הערך של ממברנה קרמית אינו בכך שהיא מתפלה, אלא בכך שהיא מאפשרת ל-RO להתפל באופן אמין ולאורך זמן. לשים אותו במקום הלא נכון (אחרי RO, או השמטתו) בדרך כלל עולה לך ניקוי תכוף וכישלון RO מוקדם.

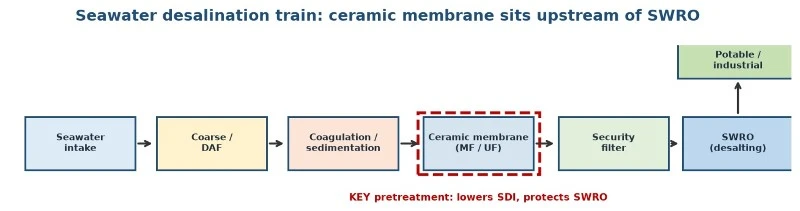

תְמוּנָה:רכבת התפלת מי ים טיפוסית: הממברנה הקרמית יושבת במעלה הזרם של RO, לוקחת על עצמה את תפקיד הטיפול המקדים של הורדת SDI והגנה על RO (המחשה; ניתן להחלפה עם P&ID תהליך אמיתי).

1.3 למה לא "לשלוח מי ים ישר ל-RO"

אנשים שואלים לעתים קרובות: מכיוון ש-RO יכול להתפל, למה לא לשלוח מי ים ישר ל-RO ולדלג על טיפול מקדים? התשובה היא שממברנות RO "בררניות" מדי לגבי ההזנה שלהן. מוצקים מרחפים, קולואידים ואצות במי ים יוצרים במהירות שכבת עכבה על פני ה-RO, שולחים לחץ דיפרנציאלי כלפי מעלה, תדירות הניקוי עולה וחיי השירות למטה. טיפול מקדים אינו נימוס אופציונלי; זהו תנאי מוקדם ל-RO לעבוד לטווח ארוך. כטיפול מקדים, הממברנה הקרמית לוקחת על עצמה את העבודה המלוכלכת כך ש-RO יכול להתמקד במה שהיא עושה הכי טוב: התפלה.

2. מה זה בעצם מסנן: הורדת SDI, הגנה על RO

כדי להבין את הערך של ממברנה קרמית, עליך להבין תחילה אינדיקטור שעולה שוב ושוב:SDI (מדד צפיפות סחף).

2.1 מהו SDI ומדוע RO חושש ממנו

SDI מודד באיזו מהירות קולואידים וחלקיקים מרחפים במים יסתמו קרום מסנן. להזנת RO יש דרישות ברורות ל-SDI-ככל שהערך גבוה יותר, ככל שהעבירות RO מהירות יותר, יש לנקות אותו בתדירות גבוהה יותר, וחייו קצרים יותר. מי ים הם באופן טבעי גבוהים ב-SDI והם משתנים עם מזג האוויר, כך ש"הורדת SDI" היא העדיפות הראשונה של טיפול מקדים במי ים. עם הנקבוביות האחידות בדרגת מיקרו-/אולטרה סינון- והדחייה היציבה שלה, ממברנה קרמית יכולה להחזיק את הזנת ה-RO בטווח ש-RO מעדיף.

2.2 הלחץ שמסירה ממברנה קרמית עבור RO

מעבר ל-SDI, קרום קרמי גם חותך בחדות עכירות, אצות, חיידקים וחלק מהחומרים האורגניים-בדיוק "מחוללי הלחץ הדיפרנציאליים" ש-RO חוששת ביותר. החזקת גב אלה מאריכה את מרווחי הניקוי של RO, מייצבת את הלחץ ההפרש והופכת את ההתאוששות לניתנת לשליטה. מנקודת מבטו של הצמח, כל פיס שהממברנה הקרמית עושה הוא קצת ש-RO לא חייב לשאת.

2.3 מיקרו סינון או אולטרה סינון: איך השניים מחלקים את העבודה

ממברנות קרמיות מתוארות לעתים קרובות כמיקרופילטרציה (MF) או אולטרה סינון (UF). שני אלו אינם תחליפים זה לזה אלא חלוקת עבודה, ובחירה בדרגה הלא נכונה משפיעה ישירות על השטף ועל הגנת RO.

הֲלָכָה לְמַעֲשֶׂה:עבוד אחורה מהאיכות הנדרשת כדי להגן על RO במקום להניח שעדין יותר הוא טוב יותר.גס מדי ו-RO עדיין סובל; עדין מדי ואתה מבזבז שטף תוך הגברת לחץ העיבוי. המיומנות האמיתית נמצאת בנקודת האיזון של "מספיק בדיוק כדי לעמוד בדרישה במורד הזרם".

3. שלישיית ההפעלה: Cross-Flow, Backwash, CIP

ממברנה קרמית היא לא ציוד ש"מתקין ושוכח", אלא מערכת עם קצב. תבין את השלושה, ותבין למה זה כל כך חזק.

3.1 סינון זרימה צולב-: אל תתנו לחומרים "לשבת" על הממברנה

שלא כמו סינון- ללא מוצא (מים נדחפים בניצב דרך הממברנה, הלכלוך מצטבר על פני השטח), ממברנות קרמיות משתמשות בעיקרצולב-זרם: מי הים גורפים בצורה משיקית לאורך פני הממברנה, רובם יוצאים כרכז, ורק חלקם עוברים כחלחלים. הזרימה המשיקית פועלת כמו קרצוף מתמשך, ומונעת חומרי הלכלוך לשקוע בשכבת עוגה יציבה. זהו הקו הראשון של ההגנה נגד-התכלות.

3.2 שטיפה לאחור וניקוי אוויר: שחזור שטף יומי

אפילו בזרימה צולבת-, המשטח צובר לאט חומר. לָכֵןשטיפה לאחורוניקוי אוויר: שטיפה מעת לעת לאחור עם חלחל ותסיסה של פני השטח באוויר כדי לנער חומרי זיהום רופפים. פעולות "קלות משקל" אלו הן תכופות וקצרות, שגרת היומיום שומרת על יציבות השטף.

3.3 CIP: ניקוי עמוק תקופתי

כאשר שטיפה לאחור אינה מספיקה,CIP (נקי-במקום-מגיע: חומצה עבור אבנית, אלקליין פלוס חמצון עבור חומרים אורגניים וביופילם. ממברנות קרמיות עומדות בפני חומצות חזקות, בסיסים וחומרים חמצוניים, כך ש-CIP יכול "להכות חזק" ולהסיר זיהומים עיקשים ששטיפה לאחור לא יכולה. זה בדיוק החופש שחסר לממברנות פולימריות.

3.4 תכשירי ניקוי: טפלו בסוג ההדבקה

ניקוי אינו "לשפוך דלי של כימיקלים ולשטוף"-זה טיפול ממוקד. אבנית לא אורגנית (מלחי סידן ומגנזיום) נותנת לחומצה; חומרים אורגניים וביופילם מניבים אלקלי וחמצון; לפעמים בסיסי-ואז-יש צורך בניקוי חומצי או מדורג. היתרון של ממברנה קרמית הוא שהיא סובלת את ה"תרופות החזקות" הללו על פני טווח pH רחב ותנאי חמצון חזק, ללא חשש שהניקוי עצמו יפגע בו. בנה ספריית ניסוחים לפי סוג זיהומים ורשום את תנאי ההדק ללוגיקת הבקרה, וניקוי הופך מ"ניסיון" ל"פרוצדורה".

4. טופס מודול ושילוב מערכת

איך "נראית" ממברנה קרמית קובעת באופן ישיר את אופן הבנייה והתחזוקה של המערכת.

צינורי / רב-ערוצים: הצורה הנפוצה ביותר. אלמנט בודד מכיל מספר ערוצים; צלב מי ים-זורם בתוכם ועובר דרך קיר הממברנה. יציב, עמיד בלחץ- גבוה, מתאים לעכירות- גבוהה, מי ים- מוצקים וקלים לניקוי. ההחלפה- היא צפיפות אריזה נמוכה יחסית ליחידת נפח.

גיליון שטוח-: הממברנה עשויה לצלחות שטוחות-קומפקטיות, עם צפיפות אריזה גבוהה; בשנים האחרונות נהגו "לקפל" טיפול מוקדם-רב-שלבי לשלב קומפקטי יותר. מתאים לצמחים מוגבלים-במקום.

שָׁקוּעַ: הממברנה טבולה במיכל, מייצרת מים בשאיבה ובקרה על עכירות על ידי אוורור. מתאים לזרימות גדולות עם מוצקים מרחפים גבוהים יותר; אנרגיה וטביעת הרגל הן הפשרות-.

שילוב מודולים-לפי קנה מידה, שטח ואיכות מים-ליחידה שלמה של "מתלה ממברנה + משאבות + יחידת שטיפה/ניקוי חזרה + מכשירים מקוונים", ולאחר מכן החלטה בין צורות- אזרחיות בנויות ובין צורות מכולות, היא עבודת הליבה של שילוב מערכות.

5. אוטומציה וניטור מקוון

האם מערכת ממברנות קרמית יכולה לפעול "בלתי מאוישת" תלויה במידת היעילות של האוטומציה. אינטגרציה מודרנית כוללת בדרך כלל:

בקרת שטיפה לאחור אוטומטית PLC: מופעל על ידי לחץ דיפרנציאלי, שטף או זמן-ביחיד או בשילוב-ללא תשומת לב ידנית.

ניטור SDI / עכירות מקוון: בודקים באופן רציף אם המים של המוצר נשארים ב"אזור הנוחות" של RO, ותופסים חריגות מוקדם.

ניהול O&M מרחוק: העברת נתוני הפעלה בחזרה לאבחון מרחוק ואזהרה מוקדמת, צמצום הביקורים באתר.

אינטגרציה במכולות: אריזה של הסט כולו לתוך מכולה לפריסה מהירה וניתנת להזזה, המותאמת לתרחישי ימי וחירום.

אוטומציה לא נועדה להשוויץ; הוא ממיר את היתרון הפיזי של הממברנה הקרמית-יכולת ניקוי עמוקה שניתן לחזור עליה-לביצועים יציבים וניתנים לחיזוי. זה חשוב במיוחד עבור הזנה משתנה כמו מי ים.

6. מדוע לעתים קרובות מוסיפים קרישה מוטבעת: TEP ו-Sticky Organics

מי ים מכילים מחלקה "דביקה" במיוחד של חומרים-חלקיקים אקסופולימרים שקופים (TEP) וחומרים אורגניים טבעיים. לא ניתן ליירט אותם על ידי סינון פשוט; במקום זאת הם יוצרים בקלות שכבה דביקה על פני הממברנה ומתאוששת שטף איטי. לְמַעֲשֶׂה,קרישה מוטבעת(מינון כמות קטנה של מלח ברזל או אלומיניום) משמש כדי להקפיץ אותם לחלקיקים גדולים יותר כדי שהקרום הקרמי יירט. צעד זה אינו "הזהבה של השושן"; זה המפתח להמרת "התקלות בלתי הפיכה" ל"התקלות הפיכה" ככל האפשר. מכיוון שהוא סובל ניקוי, הממברנה הקרמית יכולה לשאת בדיוק את השילוב הזה של "טיפול מקדים כבד + ניקוי כבד".

6.1 מינון חומר קרישה: "בדיוק נכון", לא "מוגזם"

קרישה מוטבעת מועילה, אך יש לרסן את המינון. מעט מדי, והחומרים האורגניים הדביקים לעולם אינם מתקבצים במלואם, וממילא מלכלכים את הממברנה; יותר מדי, והצקה העודפת הופכת לעומס זיהומים נוסף תוך העלאת מחיר הכימיקלים ונפח הבוצה. בפועל, מבחן צנצנת או פיילוט מתבצע בדרך כלל תחילה כדי למצוא את החלון ש"רק מקנף את ה-TEP והחומרים האורגניים", ואז מוגדל למינון מוטבע. זכור: קרישה היא עוזרת, לא העופרת; העופרת היא תמיד הדחייה היציבה ויכולת הניקוי של הממברנה הקרמית.

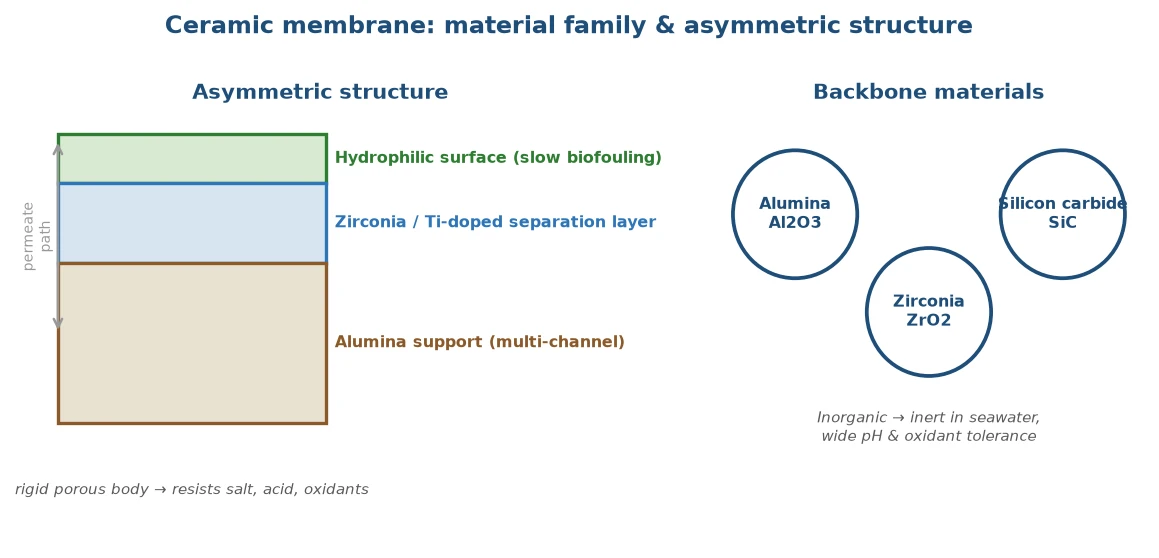

תְמוּנָה:משפחה ומבנה של ממברנה קרמית: תמיכת אלומינה + זירקוניה/טיטניום-שכבת הפרדה מסוממת + משטח הידרופילי, התואם לעמידות בפני קורוזיה, עמידות בפני עכבות וחיים ארוכים במי ים (המחשה; ניתן להחלפה בתמונת SEM אמיתית של חומר).

7. סיכום מתודולוגי

בצד התהליך, זכור:תחילה בצע איזון מים, לאחר מכן סיווג את איכות המים, ולבסוף חשב את תקופת ההחזר.

מאזן מים: קבעו את קיבולת הצריכה ואת דרישת המים-של המוצר, ולאחר מכן עבדו אחורה כדי להתאים את קנה המידה של הממברנה הקרמית ו-RO.

סיווג איכות-מים: הגדירו את הרמה שאליה יש להפחית את SDI, עכירות וביומסה כדי להגן על RO, ועל בסיס זה קבעו את דרגת הממברנה הקרמית (מיקרופילטרציה או אולטרה סינון) וטיפול מקדים (האם יש צורך בקרישה).

חישוב החזר: תדירות שטיפה לאחור, כימיקלים CIP והפסדי זמן השבתה ל-TCO.

בשילוב מערכות עבורממברנות קרמיות לסינון מי ים, Taihe Environmental Protection מדגישה את ההיגיון התפעולי המלא של "זרימה צולבת- + שטיפה לאחור + CIP + קרישה פנימית אופציונלית," וממקמת את הממברנה הקרמית בחוזקה במעלה הזרם של RO-במיקום הנכון- כך שכל קו ההתפלה של מי הים יהיה יציב וחסכוני כאחד. בחירת העמדה הנכונה והפעלת הקצב הנכון חשובות הרבה יותר מאשר ייסורים על "איזה ממברנה לקנות".
